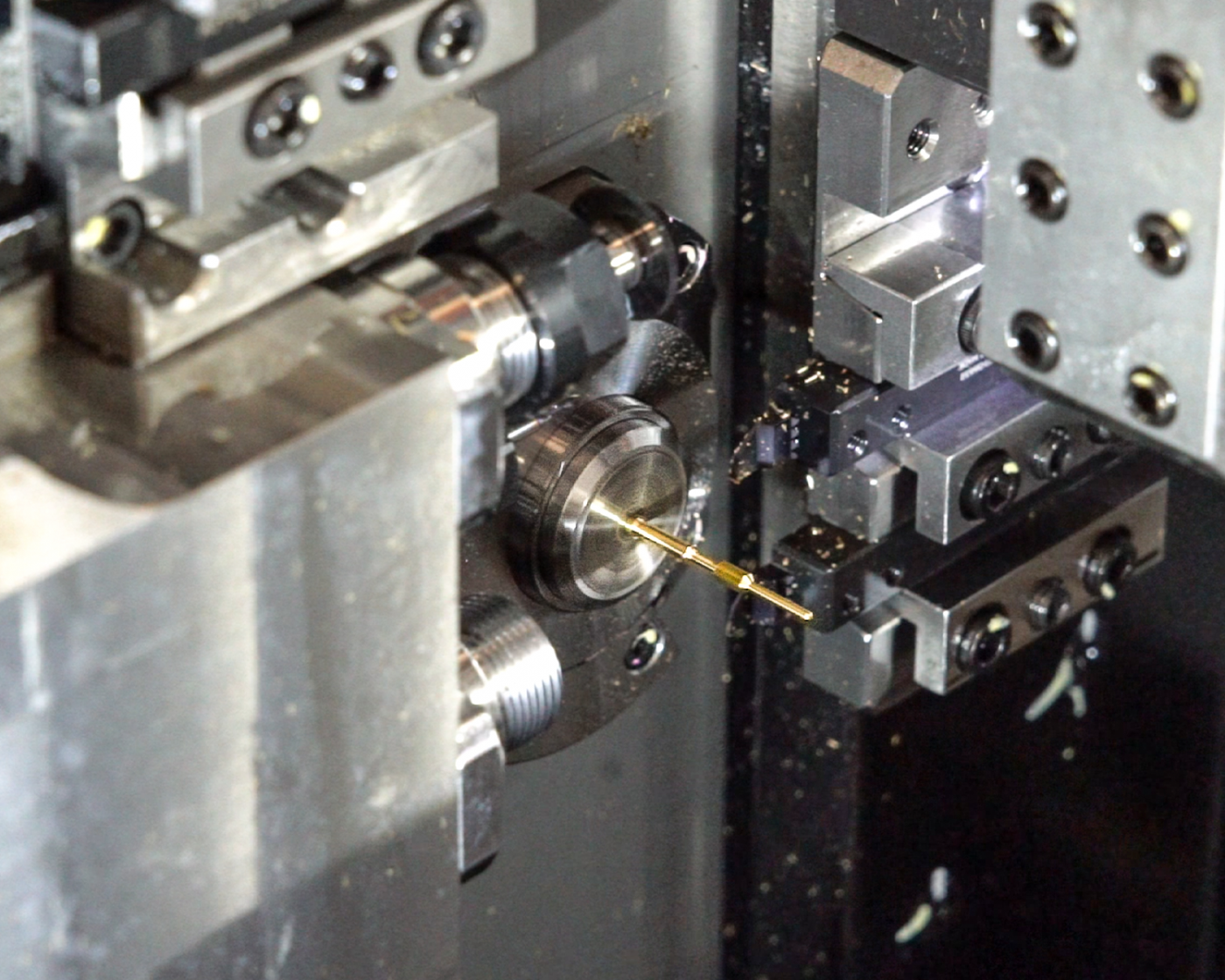

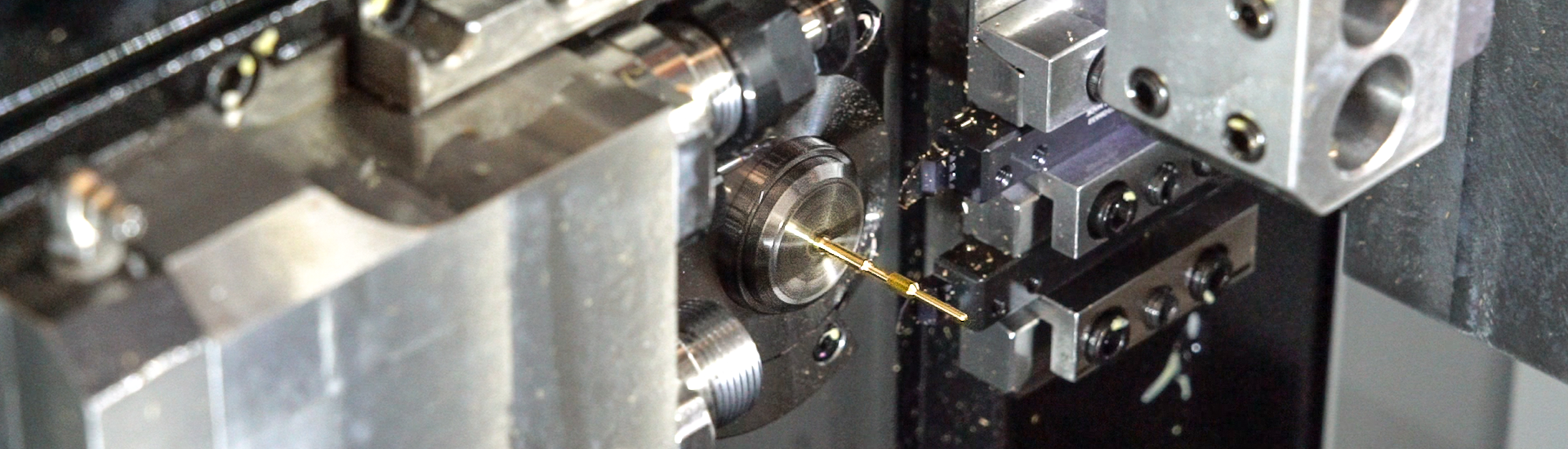

High conductive alloy machined contacts
Male and female
Solder or crimp
Gold or silver plated
High conductive alloy machined contacts
Male and female
Solder or crimp
Gold or silver plated
-
A benchmark set on
mechanical perfectionA benchmark set on
mechanical perfectionContacts for our Bayonet multipin connectors
Contacts for our Bayonet multipin connectors
Our highly conductive copper alloy crimp or solder-type contacts are available in gold or silver-plated, in the classic spring loaded model or the armored version, where the contact is provided with a protective jacket to improve contact quality, resulting in improved electrical conductivity, self-centered insertion for a seamless connection, lower operating temperature and increased number of mating cycles.
-
Technical data
Technical data
Contacts rating
Contacts rating
Size Max current Rated current Max voltage drop Wire section (mm2) Wire section AWG 20 10 A 7.5A 83mV 0.15÷0.3 26÷22 18 7.5 A 7.5 A 83mV 0.15÷0.6 26÷20 16 22 A 13A 74mV 1÷1,5 18÷16 16S 22 A 13A 74mV 1÷1,5 18÷16 12 41 A 23A 63mV 3 12 8 73 A 46A 65mV 6÷8 8 4 135 A 80A 85mV 16÷20 4 0 245 A 150A 53mV 50÷60 0
-
-
Crimp female contacts
Crimp female contacts
Silver - Gold
Silver - Gold
-
Size 20
Size 20
Gold | Armored
Gold | Armored
Part number SVKP20GFC
SVS series - SV series -
Size 18
Size 18
Gold | Armored
Gold | Armored
Part number SVKP18GFK
SVK series - SHD series -
Size 16
Size 16
Gold
Gold
Part number SVKP16GFC
SVK series - SHD series -
Size 16
Size 16
Silver
Silver
Part number SVKP16SFC
SVK series - SHD series -
Size 16
Size 16
Silver | Armored
Silver | Armored
Part number SVKP16SFK
SVK series - SHD series -
Size 16
Size 16
Gold | Armored
Gold | Armored
Part number SVKP16GFK
SVK series - SHD series -
Size 12
Size 12
Gold
Gold
for 2,5 mm2
Part Number SPKP12GFC
SPK series -
Size 12
Size 12
Silver
Silver
for 2,5 mm2
Part Number SPKP12SFC
SPK series -
Size 12
Size 12
Gold
Gold
for 4,0 mm2
Part Number SPKP12GFC4
SPK series -
Size 12
Size 12
Silver
Silver
for 4,0 mm2
Part Number SPKP12SFC4
SPK series -
Size 12
Size 12
Gold | Armored
Gold | Armored
for 2,5 mm2
Part Number SPKP12GFK
SPK series -
Size 12
Size 12
Silver | Armored
Silver | Armored
for 2,5 mm2
Part Number SPKP12SFK
SPK series -
Size 12
Size 12
Gold | Armored
Gold | Armored
for 4,0 mm2
Part Number SPKP12GFK4
SPK series -
Size 12
Size 12
Silver | Armored
Silver | Armored
for 4,0 mm2
Part Number SPKP12SFK4
SPK series -
Solder female contacts
Solder female contacts
Silver - Gold
Silver - Gold
-
Size 16
Size 16
Gold
Gold
Part number SVKP16GFS
SVK series - SHD series -
Size 16
Size 16
Silver
Silver
Part number SVKP16SFS
SVK series - SHD series - SB series -
Size 16
Size 16
Gold | Armored
Gold | Armored
Part number SVKP16GFZ
SVK series - SHD series -
Size 16
Size 16
Silver | Armored
Silver | Armored
Part Number SVKP16SFZ
SVK series - SHD series -
Size 16S
Size 16S
Silver
Silver
Part Number SVKP16SFSS
SB series -
Size 12
Size 12
Gold
Gold
Part Number SPKP12GFS
SPK series -
Size 12
Size 12
Silver
Silver
Part Number SPKP12SFS
SPK series -
Size 12
Size 12
Gold | Armored
Gold | Armored
Part Number SPKP12GFZ
SPK series -
Size 12
Size 12
Silver | Armored
Silver | Armored
Part Number SPKP12SFZ
SPK series -
Size 12
Size 12
Silver
Silver
Part Number SVKP12SFS
SB series -
Size 8
Size 8
Silver
Silver
Part Number SVKP08SFS
SB series -
Size 4
Size 4
Silver
Silver
Part Number SVKP04SFS
SB series -
Size 0
Size 0
Silver
Silver
Part Number SVKP00SFS
SB series -
-
-
-
-
Crimp male contacts
Crimp male contacts
Silver - Gold
Silver - Gold
-
Size 20
Size 20
Gold
Gold
Part number SVKP20GMC
SVS series - SV series -
Size 18
Size 18
Gold
Gold
Part number SVKP18GMC
SVK series - SHD series -
Size 16
Size 16
Silver
Silver
Part number SVKP16SMC
SVK series - SHD series -
Size 16
Size 16
Gold
Gold
Part number SVKP16GMC
SVK series - SHD series -
Size 12
Size 12
Gold
Gold
for 2,5 mm2
Part Number SPKP12GMC
SPK series -
Size 12
Size 12
Silver
Silver
for 2,5 mm2
Part Number SPKP12SMC
SPK series -
Size 12
Size 12
Gold
Gold
for 4,0 mm2
Part Number SPKP12GMC4
SPK series -
Size 12
Size 12
Silver
Silver
for 4,0 mm2
Part Number SPKP12SMC4
SPK series -
Solder male contacts
Solder male contacts
Silver - Gold
Silver - Gold
-
Size 16
Size 16
Silver
Silver
Part Number SVKP16SMS
SB series -
Size 16
Size 16
Gold
Gold
Part number SVKP16GMS
SVK series - SHD series -
Size 16S
Size 16S
Silver
Silver
Part Number SVKP16SMSS
SB series -
Size 12
Size 12
Gold
Gold
Part Number SPKP12GMS
SPK series -
Size 12
Size 12
Silver
Silver
Part Number SVKP12SMS
SPK series - SB series -
Size 8
Size 8
Silver
Silver
Part Number SVKP08SMS
SB series -
Size 4
Size 4
Silver
Silver
Part Number SVKP04SMS
SB series -
Size 0
Size 0
Silver
Silver
Part Number SVKP00SMS
SB series -
Other contacts
Other contacts
RG 59 | Gold | Crimp | Female - Male
RG 59 | Gold | Crimp | Female - Male
-
RG 59 Female
RG 59 Female
Part Number SVKP59CXGFC
SV series -
RG 59 Male
RG 59 Male
Part Number SVKP59CXGMC
SV series
